CABLEADO ESTRUCTURADO
INTRODUCCIÓN
En la antigüedad , al diseñar las diferentes edificaciones
tales como edificios , y lugares de trabajo , no se tenían en cuenta muchos requerimientos para las comunicaciones dentro de la empresa.
A inicios de los 80 apareció la tecnología Ethernet, en la
cual se utilizaba cable coaxial y a mediados de esta misma época se especifica
como medio de transmisión un cable
blindado trenzado por pares.
Al existir diferentes sistemas, se buscó la manera de
uniformizarlos a todos por medio de estándares
que permitieran la compatibilidad entre productos ofrecidos por diferentes fabricantes.
Las telecomunicaciones no son solo Internet y transmisión de
vos y datos; ya que también incorpora sistemas como audio , televisión ,
alarmas , sonidos y seguridad .
¿QUE ES CABLEADO ESTRUCTURADO?
Es el que nos permite interconectar
equipos activos, de diferente o igual tecnología permitiendo la integración de
los diferentes sistemas de control, comunicación y manejo de la información ,
ya sea que esta, esté por medio de datos , voz , vídeo o de equipos de conmutación
y otros sistemas de administración.
Cada estación de trabajó se conecta
a un punto central, facilitando la interconexión y la administración del sistema , esta disposición
permite la comunicación virtualmente con cualquier dispositivo , en cualquier
lugar y cualquier momento.
El cableado estructurado trata de
especificar una estructura o sistema de cableado para empresas y edificios que
sea común y a la vez independiente de las aplicaciones, documentada ,
proyectada a largo plazo.
Lo que se desea es cubrir la necesidad de los usuarios durante la vida util de la estructura sin necesidad de realizar mas tendidos de cables.
CABLEADO DE CAMPUS: cableado de todos los distribuidores de edificios al distribuidor de campus.

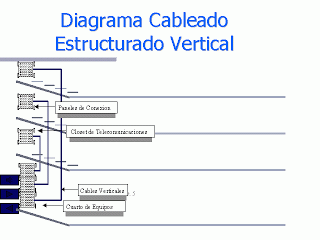

CABLEADO VERTICAL: Cableado de los distribuidores del piso al distribuidor del edificio
CABLEADO HORIZONTAL:Cableado desde el distrtibuidor de piso a los puestos del usuario
CABLEADO DE USUARIO:Cableado del puesto del usuario a los equipos
ORGANISMOS Y NORMAS
ANSI(American National Standards Institute):
Organizacion privada sin animo de lucro creada en 1918 , se encarga de administrar y coordinar el sistema de estandarización voluntaria del sector privado de los estados unidos.
EIA(Electronics Industry Association)
Building Industry Consulting Service International (BiCSi) .Es una entidad que compila y armoniza diversos estándares de telecomunicaciones.
Telecommunications Distribution Methods Manual (TDMM) de BiCSi :Establece guías por menorizadas que deben ser tomadas en cuenta para el diseño adecuado de un sistema de cableado estructurado.
El Cabling Installation Manual:Establece las guías técnicas, de acuerdo a estándares, para la instalación física de un sistema de cableado estructurado.
Instituto Americano Nacional de Estándares, la Asociación de Industrias de Telecomunicaciones y la Asociación de Industrias Electrónicas (ANSI/TIA/EIA): publican conjuntamente estándares para la manufactura, instalación y rendimiento de equipo y sistemas de telecomunicaciones y electrónico.
Cinco de éstos estándares de ANSI/TIA/EIA definen cableado de telecomunicaciones en edificios.
Cada estándar cubre un parte específica del cableado del edificio. Los estándares establecen el cable,
hardware, equipo, diseño y prácticas de instalación requeridas. .
Cada estándar ANSI/TIA/EIA menciona estándares relacionados y otros materiales de referencia.
La mayoría de los estándares incluyen secciones que definen términos importantes, acrónimos y
símbolos.
Los cinco estándares principales de ANSI/TIA/EIA que gobiernan el cableado de telecomunicaciones
en edificios son:
ANSI/TIA/EIA-568-A
Estándar de Cableado de Telecomunicaciones en Edificios Comerciales
ANSI/TIA/EIA-569
Estándar para Ductos y Espacios de Telecomunicaciones en Edificios Comerciales
ANSI/TIA/EIA-570
Estándar de Alambrado de Telecomunicaciones Residencial y Comercial Liviano
ANSI/TIA/EIA-606
Estándar de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales
ANSI/TIA/EIA-607
Keystone: Se trata de un dispositivo modular de conexion monolinea, hembra, apto para conectar plug J45, que permite su inserción en rosetas y frentes de patch panels especiales mediante un sistema de encastre. Permite la colocación de la cantidad exacta de conexiones necesarias.
Roseta p/Keystone: Se trata de una pieza plástica de soporte que se amura a la pared y permite encastrar hasta 2 keystone, formando una roseta de hasta 2 bocas.
Frente para Keystone o Faceplate: Se trata de una pieza plástica plana de soporte que es tapa de una caja estandard de electricidad embutida de 5x10 cm y permite encastrar hasta 2 keystone, formando un conjunto de conexión de hasta 2 bocas. La boca que quede libre en caso que se desee colocar un solo keystone se obtura con un inserto ciego.
Patch Cord: Están construidos con cable UTP de 4 pares flexible terminado en un plug 8P8C en cada punta de modo de permitir la conexión de los 4 pares en un conector RJ45.
A menudo se proveen de distintos colores y con un dispositivo plástico que impide que se curven en la zona donde el cable se aplana al acometer al plug.
• Se pueden terminar cinco pares al mismo tiempo.
Cuatro fases cubren todos los aspectos de un proyecto de cableado:
• Fase de preparación: En la fase de preparación, se instalan todos los cables en los techos, paredes, conductos del piso, y conductos verticales.
• Fase de recorte: Las tareas principales durante la fase de recorte son la administración de los cables y la terminación de los hilos.
• Fase de terminación: Las tareas principales durante la fase de terminación son: prueba de los cables, diagnóstico de problemas y certificación.
• Fase de asistencia al cliente: En esta etapa, el cliente inspecciona la red y se le presentan los resultados formales de las pruebas y otra documentación, como, por ejemplo, dibujos de la instalación terminada. Si el cliente está satisfecho, aprobará del proyecto. La compañía que instala el cableado ofrece asistencia constante al cliente si surgen problemas con el cableado.
Durante la fase de preparación el cableado se tiende desde el área de trabajo, o de clasificación, a las salas individuales o áreas de trabajo. Se rotula cada Cable en ambos extremos para permitir su identificación. En el área de trabajo, se debe tender cable adicional de modo que haya suficiente para trabajar durante la terminación. Si un cable va a pasar detrás de una pared, se saca en el extremo de terminación para que esté listo para la terminación en la etapa siguiente.
Una construcción nueva por lo general representa un desafío menor que una remodelación porque existen menos obstrucciones. La mayoría de las construcciones nuevas no requieren de una planificación especial. Las estructuras que sirven de apoyo a los cables y terminales se construyen, por regla general, según se necesiten. Sin embargo, es esencial la coordinación en el sitio de trabajo. Los otros trabajadores deben conocer las ubicaciones de los cables de datos para evitar que se dañen los que han sido instalados
recientemente.
La operación de instalación de cableado comienza en el área de clasificación.
Esta área por lo general se encuentra cerca de la TR ya que en ella se terminarán los extremos de todos los cables. La preparación adecuada del equipamiento ahorrará tiempo durante el proceso de tendido de cable. Los distintos tipos de tendidos de cable requieren diferentes configuraciones de equipo. El cableado de distribución de la red normalmente utiliza varios carretes pequeños de cable. El cableado backbone en general necesita un solo carrete de cable grande.
Un cable horizontal es el que va de la HC a la toma del área de trabajo. El cable puede ir en sentido horizontal o vertical. Durante la instalación del cableado horizontal, es importante seguir las siguientes pautas:
• Los cables siempre deben ser tendidos de forma paralela a la pared.
• Los cables nunca deben tenderse cruzando el techo en sentido diagonal.
• El trayecto del cableado debe ser el más directo con la menor cantidad de curvas posibles.
• Los cables no deben colocarse directamente sobre tejas en el techo.
Una vez instalado el cableado backbone, se debe instalar el cableado horizontal de distribución de la red. El cableado de distribución de la red brinda conectividad a la red desde el cableado backbone. El cableado de distribución de la red, por lo general va desde las estaciones de trabajo de vuelta hasta la TR, donde se interconecta al cableado backbone.
Una canaleta es un canal que contiene cables en una instalación. Las canaletas incluyen conductos comunes de electricidad, bandejas de cables especializadas o bastidores de escalera, sistemas de conductos incorporados en el piso, y canaletas de plástico o metal para montar sobre superficies.
canaletas para montar sobre superficies, que se usan cuando no hay un lugar donde meter el cable. Las canaletas de plástico para montar sobre superficies vienen en varias medidas para acomodar cualquier cantidad de cables. Son más fáciles de instalar que los conductos metálicos y son mucho más atractivas.
cableado por canaleta ...explicaciòn
En el área de trabajo, se deben los cables hasta un jack o toma. Si se utilizan conductos para tender cables detrás de la pared desde el techo hasta las tomas, se puede insertar una cinta pesca cable o sonda dentro de la caja de la toma en un extremo del conducto y empujar hacia arriba por el conducto hasta el techo. Luego se puede unir el cable directamente a la cinta pesca cable y tirar hacia abajo desde el techo, y hacia fuera por la caja de toma.
Fijación del cable
El último paso del proceso de preparación es asegurar los cables de forma permanente. existen muchos tipos de fijadores, como los ganchos J, y las ataduras de gancho y bucle. Nunca se deben atar los cables de la red a los de electricidad.
Esta puede parecer la manera más práctica de hacer las cosas, en especial cuando se trata de cables individuales o pequeños grupos de cables. Sin embargo, esto viola los códigos sobre electricidad. Nunca se debe fijar cables a los caños de agua o del sistema de riego.
La instalación de un cable vertical puede incluir cables de distribución de la red y cables backbone. Aunque los cables backbone pueden tenderse en sentido horizontal, se consideran como parte del sistema de distribución 64 - 134 CCNA 1 Suplemento sobre cableado estructurado - v3.1 Copyright 2003, Cisco Systems, Inc. vertical. Los cables de distribución de la red forman parte del sistema de distribución horizontal.
La mayoría de las instalaciones verticales se colocan en conductos, mangas de conductos que pasan a través de los pisos o en ranuras perforadas en el piso. Una apertura rectangular en el piso recibe el nombre de ranura o canaleta. Los conductos verticales son una serie de perforaciones en el piso, en general de 10 cm. (4 pulgadas) de diámetro, posiblemente con conductos instalados. En la Figura 1 se ve un típico conducto vertical. Las camisas del conducto pueden sobresalir hasta 10 cm. (4 pulgadas) por sobre y debajo del piso. No todos los conductos verticales están apilados uno directamente sobre el otro. Por lo tanto, se debería controlar la alineación del conducto vertical antes de pasar a la fase de preparación.
La instalación del cable vertical se realiza desde un piso superior hacia un piso inferior o viceversa. Generalmente, resulta más sencillo tender cables desde un piso superior hacia uno inferior ya que la gravedad facilita la tarea.
Debido a que no siempre es posible acarrear grandes carretes de cable a los pisos superiores, hay veces en las que se debe tender los cables verticales desde un piso inferior. Cuando se tienden cables hacia abajo, en general, no es necesario el uso de ayudas mecánicas tales como un malacate para cable o tirante del cable, pero es necesario utilizar frenos en los carretes para evitar que el cable caiga desde altura.
.jpg)
Mantenimiento de conservación: como su nombre lo dice, se hace para garantizar la conservación del dispositivo con sus ventajas y características.
< table border="1">
Creada en 1924.Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos , electrónica del consumidor , información electrónica y telecomunicaciones.
TIA (Telecomunications Industry Association)
Creada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones.
ISO (International Standards Organization)
Organización no gubernamental creada en 1947 a nivel mundial , de cuerpos de normas nacionales ,con mas de 140 países
IEEE (Instituto de ingenieros Eléctricos y de Electrónica)
Principalmente responsable por las especificaciones de redes de área local como ethernet y gigabit ethernet .
NORMAS DE CABLEADO ESTRUCTURADO
Building Industry Consulting Service International (BiCSi) .Es una entidad que compila y armoniza diversos estándares de telecomunicaciones.
Telecommunications Distribution Methods Manual (TDMM) de BiCSi :Establece guías por menorizadas que deben ser tomadas en cuenta para el diseño adecuado de un sistema de cableado estructurado.
El Cabling Installation Manual:Establece las guías técnicas, de acuerdo a estándares, para la instalación física de un sistema de cableado estructurado.
Instituto Americano Nacional de Estándares, la Asociación de Industrias de Telecomunicaciones y la Asociación de Industrias Electrónicas (ANSI/TIA/EIA): publican conjuntamente estándares para la manufactura, instalación y rendimiento de equipo y sistemas de telecomunicaciones y electrónico.
Cinco de éstos estándares de ANSI/TIA/EIA definen cableado de telecomunicaciones en edificios.
Cada estándar cubre un parte específica del cableado del edificio. Los estándares establecen el cable,
hardware, equipo, diseño y prácticas de instalación requeridas. .
Cada estándar ANSI/TIA/EIA menciona estándares relacionados y otros materiales de referencia.
La mayoría de los estándares incluyen secciones que definen términos importantes, acrónimos y
símbolos.
Los cinco estándares principales de ANSI/TIA/EIA que gobiernan el cableado de telecomunicaciones
en edificios son:
ANSI/TIA/EIA-568-A
Estándar de Cableado de Telecomunicaciones en Edificios Comerciales
ANSI/TIA/EIA-569
Estándar para Ductos y Espacios de Telecomunicaciones en Edificios Comerciales
ANSI/TIA/EIA-570
Estándar de Alambrado de Telecomunicaciones Residencial y Comercial Liviano
ANSI/TIA/EIA-606
Estándar de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales
ANSI/TIA/EIA-607
Requerimientos para Telecomunicaciones de Puesta a Tierra y Puenteado de Edificios Comerciales
CONSIDERACIONES DE SEGURIDAD
La primera consideración para el diseño de las infraestructuras de cableado es relativa a la seguridad del personal y de los sistemas respecto de:
· El tendido eléctrico y el consiguiente peligro de descarga.
· Medidas de seguridad de las modificaciones que se puedan realizar en la estructura del edificio.
· Comportamiento del sistema de cableado en caso de incendio.
*Maneje las herramientas adecuadamente si desconoce su uso pregunte al instructor.
Los instaladores de cable trabajan con cableados diseñados para sistemas de bajo voltaje. La mayoría de las personas no notará el voltaje aplicado al cable de datos. Sin embargo, el voltaje de los dispositivos de la red a la que los cables de datos se conectan puede encontrarse en un intervalo de 100 a 240 voltios.
El alto voltaje no se limita a las líneas de alimentación Los rayos representan otra fuente de alto voltaje. Pueden ser fatales o dañar el equipo de red. Por ello, es importante que no ingresen al cableado de la red.
CONSIDERACIONES DE SEGURIDAD
La primera consideración para el diseño de las infraestructuras de cableado es relativa a la seguridad del personal y de los sistemas respecto de:
· El tendido eléctrico y el consiguiente peligro de descarga.
· Medidas de seguridad de las modificaciones que se puedan realizar en la estructura del edificio.
· Comportamiento del sistema de cableado en caso de incendio.
REGLAS PARA CABLEADO ESTRUCTURADO DE LAS LAN :
El cableado estructurado es un método , el cual desea crear un sistema de cableado organizado, que pueda ser fácilmente comprendido por los instaladores , administradores de red y cualquier otra persona que trabaje con cables.
PRIMERA :Buscar una solución optima , con la cual lograr una buena conectividad de redes , que abarca todos los sistemas que han sido creados para conectar, tender, administrar e identificar los cables en los sistemas de cableado estructurado. el implementar estándares permite la admisión de tecnologías actuales y futuras. El cumplimiento de los estándares garantizara el rendimiento y confiabilidad del proyecto a largo plazo.
SEGUNDA: Crear y plantear todo con una visión hacia el futuro. la cantidad de cables instalados satisfacer necesidades a futuro. la instalación de la capa física , debe estar pensada para funcionar en mínimo diez años mas y se deben tener en cuenta las soluciones de categoría 5e , categoría 6 y de fibra óptica.
TERCERA: Conservar la libertad en la elección de proveedores. Aunque un sistema cerrado y propietario puede parecer mucho menos costoso , este con el tiempo y al no cumplir ciertos estándares , es probable que después sea mas complicado conseguir ampliaciones , modificaciones o realizar traslados y esto hará que sea mas costoso a la final.
SEGURIDAD EN EL MANEJO DE LA
ELECTRICIDAD Y PRÁCTICAS DE SEGURIDAD EN EL LABORATORIO Y EN EL LUGAR DE
TRABAJO.
Aunque por regla general la instalación de cables es una profesión segura,existen muchas oportunidades para lesionarse.
Cuando se trabaja en paredes, techos o áticos, primero corte la alimentación de todos los circuitos que pasen por esas áreas. Si no está claro cuáles son los cables que pasan por la sección del edificio donde se está trabajando, desconecte toda la alimentación de energía eléctrica. ¡Nunca toque los cables de alimentación eléctrica! Incluso si toda la alimentación del área ha sido desconectada, no se puede saber con seguridad si los circuitos tienen corriente.
Las siguientes pautas describen cómo mantener seguro el lugar de trabajo.
• * Antes de comenzar a trabajar, aprenda dónde están ubicados los extintores de incendios correspondientes a esa área. Un incendio pequeño puede salirse de control si no se pueden ubicar los extintores de incendio rápidamente.
• * Siempre conozca los códigos locales con anterioridad. Es posible que algunos códigos de construcción no permitan perforar o hacer agujeros en determinadas áreas como, por ejemplo, muros cortafuegos o techos.
* Cuando coloque cables entre dos pisos, utilice un cable certificado para instalaciones verticales. El cable vertical está cubierto con un revestimiento ignífugo de propiletileno fluorinado (FEP), para impedir que las llamas pasen al piso siguiente a través del cable.
* Los cables exteriores, por lo general, poseen una cubierta de polietileno. El polietileno se quema con facilidad y emite gases peligrosos.
*Si el cable debe ser tendido a través de espacios donde hay circulación de aire, asegúrese de utilizar cables a prueba de incendios o cables plenum. Los cables plenum más comunes están recubiertos con Teflón o Halar. Los cables de grado plenum no emiten gases venenosos cuando se queman como lo hacen los cables comunes, que poseen una cubierta de cloruro de polivinilo (PVC).
Seguridad con la fibra óptica
Debido a que el cable de fibra óptica contiene vidrio, es importante que tome las precauciones adecuadas. El material sobrante es cortante y debe ser desechado apropiadamente. Si se rompe, es posible que pequeñas astillas penetren la piel.
Se deben seguir estas reglas para evitar lesiones al trabajar con fibra óptica:
* Siempre utilice anteojos de protección con laterales.
• Coloque una alfombrilla o un trozo de cinta adhesiva sobre la mesa de modo que todas las astillas de vidrio que caigan sean fácilmente identificables.
• * No se toque los ojos ni los lentes de contacto mientras esté trabajando con sistemas de fibra óptica hasta que no se haya lavado bien las manos.
• * Coloque todos los trozos de fibra óptica cortados en un lugar seguro y descártelos de forma apropiada.
• * Use un trozo de cinta adhesiva o de enmascarar para quitar cualquier material que haya quedado sobre su ropa. Use cinta para quitarse las astillas de los dedos o manos.
* No traiga alimentos o bebidas al área de trabajo.
El trabajo seguro requiere que cada tarea se realice con concentración y cuidado.
Antes de emprender su trabajo, deben entenderlo y saber como hacerlo. Es necesario que planeen el trabajo, distribuyendo en su mesa de trabajo y de forma ordenada, herramientas, equipo e instrumentos.
* Eliminando objetos extraños y sujetando con firmeza los cables.
*Cuando se trabaje con maquinas rotatorias no se debe utilizar la ropa justada , debe ser holgada y no usar corbatas.
*Los voltajes de línea deben asilarse de tierra adecuadamente, deben revisarse los cables. *Debe evitar el contacto directo con cualquier fuente de voltaje, mida el volteje con la mano izquierda.
*Use zapatos con suela de hule mientras trabaja en la mesa de experimentos, mantenga sus manos secas y no permanezca sobre piso húmedo.
*Apague la alimentación antes de conectar instrumentos de prueba. Asegúrese que las clavijas este en buen estado con sus tres terminales
*Utilice siempre fusibles adecuados y no los puente nunca. Los dispositivos de seguridad están para protegerlo a usted y a su equipo.
Alto voltaje (o alta tensión)
Los instaladores de cable trabajan con cableados diseñados para sistemas de bajo voltaje. La mayoría de las personas no notará el voltaje aplicado al cable de datos. Sin embargo, el voltaje de los dispositivos de la red a la que los cables de datos se conectan puede encontrarse en un intervalo de 100 a 240 voltios.
Los instaladores de cables de bajo voltaje deben también tener en cuenta los peligros del cableado de alto voltaje.
*Se pueden producir descargas peligrosas si se retira de manera inadvertida el aislamiento del cableado de alto voltaje existente. Después de entrar en contacto con el alto voltaje, es posible que el instalador no pueda controlar sus músculos o separarse del mismo.
Peligro de rayos y alto voltaje
El alto voltaje no se limita a las líneas de alimentación Los rayos representan otra fuente de alto voltaje. Pueden ser fatales o dañar el equipo de red. Por ello, es importante que no ingresen al cableado de la red.
Todo el cableado externo debe estar equipado con protectores de circuito de señal debidamente registrados y conectados a tierra en el punto donde ingresan al edificio o en el punto de salida.Nunca tienda cableado entre estructuras sin la protección adecuada.
Nunca tienda cableado entre estructuras sin la protección adecuada. De hecho, una de las ventajas más importantes de utilizar fibra óptica entre los edificios es la protección que brinda contra rayos.
• Evite instalar cables cerca o dentro de sectores húmedos.
• Nunca instale o conecte cableado de cobre durante tormentas eléctricas. Un cable de cobre sin protección adecuada puede conducir una descarga fatal provocada por un rayo sobre una distancia de varias millas.
Prueba de seguridad para alto voltaje
El voltaje es invisible. Sin embargo, sus efectos se ven cuando el equipo no funciona adecuadamente o alguien recibe una descarga eléctrica.
Cuando se trabaja con cualquier elemento conectado a una pared para obtener alimentación eléctrica, verifique el voltaje en las superficies y en los dispositivos antes de ponerse en contactos con ellos.
Efectúe las mediciones inmediatamente antes de comenzar a
trabajar todos los días
Conexión a tierra
La conexión a tierra da al voltaje una vía directa a tierra. Los diseñadores de equipos aíslan los circuitos de los equipos del chasis. El chasis es la caja donde se montan los circuitos. Cualquier voltaje que se escape del equipo y que vaya al chasis no debe permanecer en el chasis.
La unión a tierra permite que muchos dispositivos de cableado se interconecten con el sistema de conexión a tierra, como se ve en la Figura 1.
La unión a tierra constituye una extensión del cableado de conexión a tierra.Un dispositivo como un switch o router puede contar con una faja de unión a tierra entre la caja y el circuito de conexión a tierra para asegurar una buena conexión.
Con una buena instalación de la unión y de la conexión a tierra se logra lo
siguiente:
• Minimizar los problemas de sobre voltaje y picos de electricidad.
• Mantener la integridad de la planta de conexión a tierra eléctrica.
• Lograr una vía más segura y efectiva de conexión a tierra.
Las uniones a tierra para telecomunicaciones se utilizan en los siguientes casos:
*Instalaciones de ingreso
*Salas de equipamiento
*Salas de telecomunicaciones
HERRAMIENTAS DE LA PROFESIÓN
 |
Keystone: Se trata de un dispositivo modular de conexion monolinea, hembra, apto para conectar plug J45, que permite su inserción en rosetas y frentes de patch panels especiales mediante un sistema de encastre. Permite la colocación de la cantidad exacta de conexiones necesarias.
 |
Roseta p/Keystone: Se trata de una pieza plástica de soporte que se amura a la pared y permite encastrar hasta 2 keystone, formando una roseta de hasta 2 bocas.
 |
Frente para Keystone o Faceplate: Se trata de una pieza plástica plana de soporte que es tapa de una caja estandard de electricidad embutida de 5x10 cm y permite encastrar hasta 2 keystone, formando un conjunto de conexión de hasta 2 bocas. La boca que quede libre en caso que se desee colocar un solo keystone se obtura con un inserto ciego.
 |
Rosetas Integradas: Usualmente de 2 bocas, aunque existe también la versión reducida de 1 boca. Posee un circuito impreso que soporta conectores RJ45 y conectores IDC (Insulation Desplacement Connector) de tipo 110 para conectar los cables UTP sólidos con la herramienta de impacto. Se proveen usualmente con almohadilla autoadhesiva para fijar a la pared y/o perforación para tornillo.
 |
Cable UTP Sólido: El cable UTP (Unshielded Twisted Pair) posee 4 pares bien trenzados entre si (paso mucho más torsionado que el Vaina Gris de la norma ENTeL 755), sin foil de aluminio de blindaje. Existen tipos especiales (mucho más caros) realizados en materiales especiales para instalaciones que exigen normas estrictas de seguridad ante incendio.
 |
Patch Panel: Están formados por un soporte, usualmente metálico de medidas compatibles con rack de 19", que sostiene placas de circuito impreso sobre la que se montan: de un lado los conectores RJ45 y del otro los conectores IDC para block tipo 110.
Se proveen en capacidades de 12 a 96 puertos (múltiplos de 12) y se pueden apilar para formar capacidades mayores.
Se proveen en capacidades de 12 a 96 puertos (múltiplos de 12) y se pueden apilar para formar capacidades mayores.
 |
A menudo se proveen de distintos colores y con un dispositivo plástico que impide que se curven en la zona donde el cable se aplana al acometer al plug.
 |
Plug 8P8C: Plug de 8 contactos, similar al plug americano RJ11 utilizado en telefonía, pero de mas capacidad. Posee contactos bañados en oro.
Herramienta Panduit para pelar cables UTP:Las herramientas para pelar cables se usan para cortar el revestimiento de los cables y el aislamiento de los hilos. La herramienta Panduit para pelar cables UTP, que se ve en la Figura 1, se usa para quitar el revestimiento externo de los cables de 4 pares. También se puede usar con la mayoría de los cables de tipo coaxial. La herramienta posee una cuchilla ajustable que sirve para
adaptarse a cables con revestimientos de diferentes grosores. El cable se inserta dentro de la herramienta. Entonces, se gira la herramienta alrededor del cable. La cuchilla corta sólo el revestimiento, permitiendo que el
instalador lo quite, dejando los pares trenzados expuestos.
 |
la tijera de electricista y el cuchillo de cable :se pueden utilizar para quitar el revestimiento de los cables. Este cuchillo se utiliza para cables grandes como aquellos que ingresan al edificio desde la conexión telefónica o ISP. Dado que el cuchillo es muy filoso, es necesario el uso de guantes. Si el cuchillo se resbala, los guantes protegen las manos de posibles lesiones.
|
 |
| Herramienta de impacto Panduit para múltiples pares |
La herramienta de terminación de múltiples pares, está diseñada para terminar y cortar cables UTP e instalar bloques de conexión. Esta herramienta posee un mango ergonómico, que ayuda a reducir la fatiga que se produce al pelar un cable o instalar bloques de conexión en la base de cableado. También posee las siguientes
características.
 |
| Adaptador modular (Banjo)
El adaptador modular, o banjo, se utiliza para brindar acceso a cada hilo dentro de la toma o jack de telecomunicaciones.Una línea de cable común se conecta al adaptador y luego al jack.
Los técnicos pueden utilizar ohmiómetros u otro tipo de dispositivos de prueba sin tener que desarmar el jack. Los banjos vienen en configuraciones de tres y cuatro pares.
|
Proceso de instalación
Cuatro fases cubren todos los aspectos de un proyecto de cableado:
• Fase de preparación: En la fase de preparación, se instalan todos los cables en los techos, paredes, conductos del piso, y conductos verticales.
• Fase de recorte: Las tareas principales durante la fase de recorte son la administración de los cables y la terminación de los hilos.
• Fase de terminación: Las tareas principales durante la fase de terminación son: prueba de los cables, diagnóstico de problemas y certificación.
• Fase de asistencia al cliente: En esta etapa, el cliente inspecciona la red y se le presentan los resultados formales de las pruebas y otra documentación, como, por ejemplo, dibujos de la instalación terminada. Si el cliente está satisfecho, aprobará del proyecto. La compañía que instala el cableado ofrece asistencia constante al cliente si surgen problemas con el cableado.
Etapa de preparación
Durante la fase de preparación el cableado se tiende desde el área de trabajo, o de clasificación, a las salas individuales o áreas de trabajo. Se rotula cada Cable en ambos extremos para permitir su identificación. En el área de trabajo, se debe tender cable adicional de modo que haya suficiente para trabajar durante la terminación. Si un cable va a pasar detrás de una pared, se saca en el extremo de terminación para que esté listo para la terminación en la etapa siguiente.
Una construcción nueva por lo general representa un desafío menor que una remodelación porque existen menos obstrucciones. La mayoría de las construcciones nuevas no requieren de una planificación especial. Las estructuras que sirven de apoyo a los cables y terminales se construyen, por regla general, según se necesiten. Sin embargo, es esencial la coordinación en el sitio de trabajo. Los otros trabajadores deben conocer las ubicaciones de los cables de datos para evitar que se dañen los que han sido instalados
recientemente.
La operación de instalación de cableado comienza en el área de clasificación.
Esta área por lo general se encuentra cerca de la TR ya que en ella se terminarán los extremos de todos los cables. La preparación adecuada del equipamiento ahorrará tiempo durante el proceso de tendido de cable. Los distintos tipos de tendidos de cable requieren diferentes configuraciones de equipo. El cableado de distribución de la red normalmente utiliza varios carretes pequeños de cable. El cableado backbone en general necesita un solo carrete de cable grande.
Instalación del cableado horizontal
• Los cables siempre deben ser tendidos de forma paralela a la pared.
• Los cables nunca deben tenderse cruzando el techo en sentido diagonal.
• El trayecto del cableado debe ser el más directo con la menor cantidad de curvas posibles.
• Los cables no deben colocarse directamente sobre tejas en el techo.
Una vez instalado el cableado backbone, se debe instalar el cableado horizontal de distribución de la red. El cableado de distribución de la red brinda conectividad a la red desde el cableado backbone. El cableado de distribución de la red, por lo general va desde las estaciones de trabajo de vuelta hasta la TR, donde se interconecta al cableado backbone.
Canaletas
Una canaleta es un canal que contiene cables en una instalación. Las canaletas incluyen conductos comunes de electricidad, bandejas de cables especializadas o bastidores de escalera, sistemas de conductos incorporados en el piso, y canaletas de plástico o metal para montar sobre superficies.
canaletas para montar sobre superficies, que se usan cuando no hay un lugar donde meter el cable. Las canaletas de plástico para montar sobre superficies vienen en varias medidas para acomodar cualquier cantidad de cables. Son más fáciles de instalar que los conductos metálicos y son mucho más atractivas.
cableado por canaleta ...explicaciòn
Tendido de los cables hasta los jacks
En el área de trabajo, se deben los cables hasta un jack o toma. Si se utilizan conductos para tender cables detrás de la pared desde el techo hasta las tomas, se puede insertar una cinta pesca cable o sonda dentro de la caja de la toma en un extremo del conducto y empujar hacia arriba por el conducto hasta el techo. Luego se puede unir el cable directamente a la cinta pesca cable y tirar hacia abajo desde el techo, y hacia fuera por la caja de toma.
.jpg) |
| jacks |
Fijación del cable
El último paso del proceso de preparación es asegurar los cables de forma permanente. existen muchos tipos de fijadores, como los ganchos J, y las ataduras de gancho y bucle. Nunca se deben atar los cables de la red a los de electricidad.
Esta puede parecer la manera más práctica de hacer las cosas, en especial cuando se trata de cables individuales o pequeños grupos de cables. Sin embargo, esto viola los códigos sobre electricidad. Nunca se debe fijar cables a los caños de agua o del sistema de riego.
Instalación de cable vertical
La instalación de un cable vertical puede incluir cables de distribución de la red y cables backbone. Aunque los cables backbone pueden tenderse en sentido horizontal, se consideran como parte del sistema de distribución 64 - 134 CCNA 1 Suplemento sobre cableado estructurado - v3.1 Copyright 2003, Cisco Systems, Inc. vertical. Los cables de distribución de la red forman parte del sistema de distribución horizontal.
La mayoría de las instalaciones verticales se colocan en conductos, mangas de conductos que pasan a través de los pisos o en ranuras perforadas en el piso. Una apertura rectangular en el piso recibe el nombre de ranura o canaleta. Los conductos verticales son una serie de perforaciones en el piso, en general de 10 cm. (4 pulgadas) de diámetro, posiblemente con conductos instalados. En la Figura 1 se ve un típico conducto vertical. Las camisas del conducto pueden sobresalir hasta 10 cm. (4 pulgadas) por sobre y debajo del piso. No todos los conductos verticales están apilados uno directamente sobre el otro. Por lo tanto, se debería controlar la alineación del conducto vertical antes de pasar a la fase de preparación.
La instalación del cable vertical se realiza desde un piso superior hacia un piso inferior o viceversa. Generalmente, resulta más sencillo tender cables desde un piso superior hacia uno inferior ya que la gravedad facilita la tarea.
Debido a que no siempre es posible acarrear grandes carretes de cable a los pisos superiores, hay veces en las que se debe tender los cables verticales desde un piso inferior. Cuando se tienden cables hacia abajo, en general, no es necesario el uso de ayudas mecánicas tales como un malacate para cable o tirante del cable, pero es necesario utilizar frenos en los carretes para evitar que el cable caiga desde altura.
vídeo de conexión de patch panel
video de conexión de patch panel
Mantenimiento
preventivo
El mantenimiento preventivo se
hace en todo tipo de dispositivos que estén en funcionamiento, y se hace con el
fin de revisar cierta cantidad de aspectos presentes en ellos como lo son las
conexiones y limpieza
.
Este se hace con el dispositivo encendido,
en correcto funcionamiento y luego del mantenimiento debe quedar igual o mejor.
Lo ideal de un mantenimiento es evitar fallos
en el dispositivo , mejorar y aumentar si es posible su vida útil.
El mantenimiento preventivo se clasifica de esta forma:
Mantenimiento de conservación: como su nombre lo dice, se hace para garantizar la conservación del dispositivo con sus ventajas y características.
El mantenimiento correctivo se
clasifica en inmediato y diferido.
El mantenimiento inmediato es
aquel que se debe realizar en el momento de observar las fallas y el mantenimiento diferido es aquel que podemos pos-poner , ya que las fallas que se presentan en el dispositivo no son tan graves y permiten la continuación de la funcionalidad del dispositivo.
.jpg)
el mantenimiento preventivo como se explico anteriormente se realiza para la prevención de daños que puedan ser causados por los dispositivos que se tienen en funcionamiento.
este tipo de mantenimiento se clasifica en programado , el cual consiste en calcular el tiempo de funcionamiento de cada dispositivo y de acuerdo a esto se calcula la fecha de mantenimiento.
El mantenimiento predictivo es aquel , en el que con base a su fecha de "caducidad de vida útil " se le hace un mantenimiento , para mejorar el dispositivo y ayudar a que este funcione por mayor tiempo al previsto inicialmente , en pocas palabras , darle vida de nuevo.
mantenimiento de oportunidad, es el mantenimiento en el que el personal aprovecha que el dispositivo esta in activo por cierta cantidad de tiempo y le hace su mantenimiento , para su posterior y buen uso
el mantenimiento preventivo como se explico anteriormente se realiza para la prevención de daños que puedan ser causados por los dispositivos que se tienen en funcionamiento.este tipo de mantenimiento se clasifica en programado , el cual consiste en calcular el tiempo de funcionamiento de cada dispositivo y de acuerdo a esto se calcula la fecha de mantenimiento.
El mantenimiento predictivo es aquel , en el que con base a su fecha de "caducidad de vida útil " se le hace un mantenimiento , para mejorar el dispositivo y ayudar a que este funcione por mayor tiempo al previsto inicialmente , en pocas palabras , darle vida de nuevo.
mantenimiento de oportunidad, es el mantenimiento en el que el personal aprovecha que el dispositivo esta in activo por cierta cantidad de tiempo y le hace su mantenimiento , para su posterior y buen uso
TABLA COMPARATIVA DE MANTENIMIENTOS
| Plan de mantenimiento basado en instrucciones de los fabricantes | Plan de mantenimiento basado en instrucciones genericas | Experiencia tecnica | Plan de mantenimiento basado en RCM |
No hay comentarios:
Publicar un comentario
